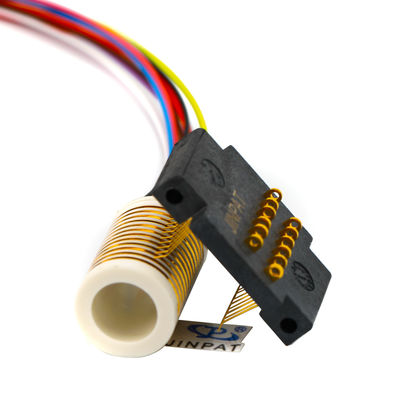

Kompaktne 12 obwodu oddzielne pierścień ślizgowy z 360° ciągłym obrotowym dla płynnego przekazywania mocy
Szczegóły Produktu
| Liczba obwodów | 12 | Prędkość robocza | 0-100 obr./min |
|---|---|---|---|
| Woltaż | 240 V AC/DC | Obecna ocena | 1-3A |
| Zakres temperatur | -20 ℃ do +60 ℃ | Wilgotność robocza | 60% wilgotności względnej lub wyższej |
| Materiał kontaktowy | Złoto do złota | Rozmiar ołowiu | 28 # posrebrzana miedź |
| Długość przewodu | 250 mm (9,843 cala) | Siła dielektryczna | ≥200 VAC @50 Hz, między każdym obwodem |
| Materiał korpusu | Metal szlachetny | Odporność na izolację | 50 MΩ @ 500 VDC |
| Szum elektryczny | 30 MΩ min | Maksymalna prędkość | Ciągłe 200 obr./min |
| Obrót | 360° ciągłe | ||
| Podkreślić | 12 Obwód oddzielony pierścień ślizgowy,360° ciągłe obrotowe pierścień przesuwny,Kompaktny |
||
opis produktu
Kompaktowy pierścień ze złotego złota LPS-12 - 12 obwodów
Ta wysokiej jakości jednostka z pierścieniem ślizgowym jest przeznaczona do systemów elektromechanicznych wymagających ciągłego obrotu podczas przesyłania mocy lub danych między strukturami stacjonarnymi i obracającymi się.Znane również jako obrotowe interfejsy elektryczne lub elektryczne złącza obrotowe, składniki te zwiększają możliwości systemu, upraszczają jego konstrukcję i zapobiegają uszkodzeniom podczas rotacji.
Kluczowe cechy
- Standardowy model 12-obwodu z złotymi kontaktami
- Wykorzystuje się w tym celu:
- 250 mm standardowa długość prowadzenia z kolorowymi okablowaniami
- Kompatybilny z różnymi protokołami komunikacji danych
- Dostępne w konfiguracjach zamkniętych
- Precyzyjne łożyska kulkowe zwiększające żywotność
- Konstrukcja rowu 90° V dla płynnego działania
Zalety wydajności
- Minimalne wymagania dotyczące momentu obrotowego dla efektywności systemu
- Kompaktny ślad dla zastosowań o ograniczonej przestrzeni
- Wyjątkowo gładkie właściwości obrotowe
- Niski hałas elektryczny dla integralności sygnału
- Możliwość ciągłego obrotu o 360°
- Duża zdolność przesyłowa szerokości pasma
- Szybka dostawa dostępna w przypadku pilnych potrzeb
Specyfikacje techniczne
| Parametry | Wartość |
|---|---|
| Prędkość działania | 0-100 obrotów na minutę |
| Liczba obwodów | 12 |
| Poziom napięcia | 240 VAC/DC |
| Obecny rating | 1-3A |
| Zakres temperatury | -20°C do +60°C |
| Materiał kontaktowy | Złoto na złoto |
| Siła dielektryczna | ≥ 200 VAC @50 Hz |
| Odporność na izolację | 50 MΩ @ 500 VDC |
Typowe zastosowania
- Elektryczne urządzenia badawcze i przyrządy pomiarowe
- Systemy kontroli produkcji i procesów
- Aplikacje w zakresie robotyki i czujników obrotowych
- Mechanizmy kamer pan/tilt CCTV
- Sprzęt medyczny i lotniczy
- Systemy rotacji wystawy/ekspozycji
- Maszyny na zamówienie i OEM
Informacje dotyczące producenta
JINPAT Electronics specjalizuje się w wysokiej jakości rozwiązaniach z pierścieniami ślizgowymi z:
- 12,000+ metrów kwadratowych zakładu produkcyjnego z 500+ pracowników
- 69 patentów i uznanie krajowego przedsiębiorstwa wysokiej technologii
- Ponad 20 lat doświadczenia w zakresie badań i rozwoju oraz produkcji od 1996 r.
- 10,000+ udanych projektów w komercyjnych i wojskowych zastosowaniach
- Globalne partnerstwa z wiodącymi przedsiębiorstwami
- Dostępne niestandardowe rozwiązania inżynieryjne
Częste pytania
Co to jest pierścionek?
Pierścień ślizgowy to urządzenie elektromechaniczne umożliwiające przekazywanie mocy i sygnału między stacjonarnymi i obracającymi się elementami,wyeliminowanie podatnych na uszkodzenia drutów wiszących przy jednoczesnej poprawie wydajności systemu.
Wytyczne dotyczące wyboru produktu
W celu optymalnego wyboru pierścienia ślizgowego należy wziąć pod uwagę wymagania obwodów, specyfikacje napięcia/prądu, prędkość pracy i konfigurację montażu.Nasz zespół inżynierów oferuje bezpłatne konsultacje dla rozwiązań na zamówienie.
