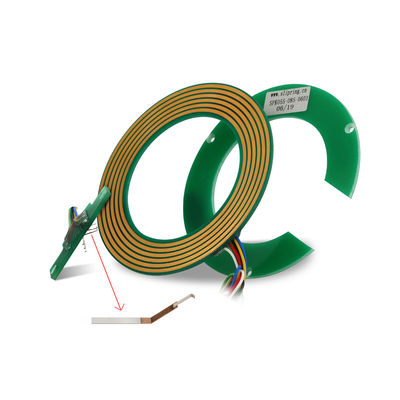

High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Obwody | 2 obwody | Obecna ocena | 5 A na obwód |
|---|---|---|---|
| Ocena napięcia | 220 V DC/AC | Materiał kontaktowy | Metal szlachetny |
| Średnica wewnętrzna | Φ25mm | Prędkość pracy | 0 ~ 300 obr./min |
| Siła dielektryczna | ≥300VDC@50Hz (prąd), ≥100VDC@50Hz (sygnał) | Odporność na izolację | 100MΩ@300VDC (prąd), 100MΩ@100VDC (sygnał) |
| Materiał mieszkaniowy | FR-4 | Długość drutu | Drut stojana: 300 mm, drut wirnika: 300 mm |
| Temperatura pracy | -20 ° C ~+60 ° C. | Metoda instalacji | Mocowane za pomocą śrub M2 |
| Prędkość obrotowa | Wysoki | Grubość | 6mm |
| Transmisja sygnału | Obrót o 360° | ||
| Podkreślić | 5A Current Rating Pancake Slip Ring,25mm Hole Size Flat Slip Ring,220VDC/AC Voltage Rating LPK Series Slip Ring |
||
opis produktu
High-Speed 5A Flat Slip Ring with 2 Circuits 25mm Hole Size
Compact Pancake Slip Ring for Current and Signal Transmission
Bargain Price Only in Alibaba
The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The innovative copper ring and brush contact configuration around a central hole maximizes space efficiency.
Key Features
- High rotating speed capability
- Reliable contact with lightweight design
- Exceptionally low physical noise operation
- Continuous 360° power and signal transmission
- Stable connection without interference or drops
Product Advantages
- Pre-installed photoelectric encoder
- Choice of solid or hollow shaft options
- Fast delivery service
- Custom engineering solutions available
Technical Specifications
| Electronic & Electrical | Mechanical |
|---|---|
| Circuits: 2 circuits × 5A + 8 signal circuits | Working Speed: 0-300rpm |
| Inner Diameter: Φ25mm | Contact Material: Nobel Metal |
| Working Voltage: 220VDC/AC | Housing Material: FR-4 |
| Dielectric Strength: ≥300VDC@50Hz (Current) ≥100VDC@50Hz (Signal) | Wire Length: Stator/Rotor 300mm each |
| Insulation: 100MΩ@300VDC (Current) 100MΩ@100VDC (Signal) | |
| Environment | Remarks |
| Temperature Range: -20°C to +60°C | Installation: Fixed with M2 screws on customer's flange |
Primary Applications
- Packaging/wrapping machinery
- Semiconductor handling systems
- Industrial machinery
- Exhibit display machinery
- Medical equipment
- Rotary index tables
- Process control equipment
