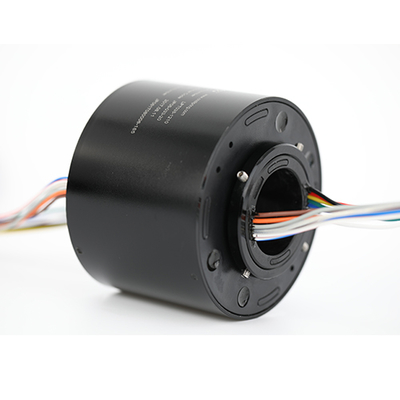

50 mm przez dziurę, pierścień ślizgowy 6 obwodów 5A 300 obr./min
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rozmiar otworu | 50 mm | Obwody | 6 |
|---|---|---|---|
| Prąd na obwód | 5a | Prędkość robocza | 0-300 obr./min |
| Ocena napięcia | 380VAC/DC lub wyższe | Materiał kontaktowy | Metal szlachetny |
| Średnica zewnętrzna | 119 mm | Temperatura pracy | -10 ~ +50 |
| Wilgotność robocza | 60% wilgotności względnej lub wyższej | Siła dielektryczna | ≥200 V@50 Hz między każdym obwodem |
| Odporność na izolację | 50MΩ przy 500VDC | Szum elektryczny | 30mΩ min |
| Długość przewodu ołowiu | 300 mm (11,811 cala) | Materiał mieszkaniowy | Stop aluminium |
| Moment obrotowy | ≤9,25 g*m | ||
| Podkreślić | 50 mm przez pierścień ślizgowy,6 obwodów pierścień ślizgowy 5A,Pierścień ślizgowy 300 obr./min z gwarancją |
||
opis produktu
Wysokowydajny pierścień ślizgowy - rozmiar otworu 50 mm, 6 obwodów, 5A
Pierścień ślizgowy LPT050-0605 posiada 6 połączeń z prądem 5A na pierścień. Otwór przelotowy o średnicy 50 mm zapewnia przestrzeń do prowadzenia przewodów hydraulicznych, pneumatycznych lub do montażu na współosiowym wale. Wykorzystując zaawansowaną technologię szczotek z włókien, ten pierścień ślizgowy oferuje doskonałą wydajność z wieloma punktami styku na wiązkę szczotek, niską siłą styku i minimalnym zużyciem.
Kluczowe cechy
- Konstrukcja z otworem przelotowym 50 mm
- Kompaktowa średnica zewnętrzna 119 mm
- Opcje konfiguracji modułowej
- Obsługuje do 20-50 amperowych obwodów
- Działa z prędkością do 300 obr./min w sposób ciągły
- Łożyska stalowe i obrabiany wał/obudowa do trudnych warunków
- Standardowy montaż kołnierzowy (opcjonalny kołnierz)
- Dostępne wiele opcji wyprowadzenia przewodów
- Standardowe pierścienie posrebrzane (opcjonalne złocone)
- Uszczelniona jednostka dla ochrony
- Możliwość ciągłego obrotu 360°
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Obwody | 1-24 obwody |
| Prędkość robocza | 0-300 obr./min |
| Temperatura robocza | -10°C do +50°C |
| Wilgotność robocza | 60%RH lub wyższa |
| Specyfikacje elektryczne | |
| Napięcie znamionowe | 380VAC/DC lub wyższe |
| Prąd znamionowy | 2A/5A/10A/15A na obwód |
| Wytrzymałość dielektryczna | ≥200V@50Hz pomiędzy każdym obwodem |
| Rezystancja izolacji | 50MΩ@ 500VDC |
| Szumy elektryczne | 30mΩ Min |
| Specyfikacje mechaniczne | |
| Materiał styku | Metal szlachetny |
| Długość przewodu | Standardowo 300 mm (11,811 cala) |
| Materiał obudowy | Stop aluminium |
| Moment obrotowy | ≤9,25 g*m (wartość referencyjna) |
| Ochrona | IP50 |
Zalety wydajności
- Efektywny transfer sygnałów sterujących i danych
- Technologia szczotek z włókien umożliwia bezobsługową pracę (nie wymaga smarowania)
- Modułowa konstrukcja umożliwia dostosowanie za pomocą standardowych technik produkcyjnych
- Dostępne konfiguracje niestandardowe dla specyficznych wymagań aplikacji
Typowe zastosowania
- Maszyny pakujące i owijające
- Systemy obsługi półprzewodników
- Sprzęt automatyki przemysłowej
- Maszyny wystawiennicze
- Sprzęt do diagnostyki medycznej
- Obrotowe stoły indeksujące
- Systemy kontroli procesów
- Systemy oświetlenia awaryjnego
- Roboty i maszyny do paletyzacji
- Wieżyczki ciężkiego sprzętu i bębny kablowe
Informacje o producencie
- Zakład produkcyjny o powierzchni ponad 12 000 metrów kwadratowych
- Ponad 500 wykwalifikowanych pracowników
- Uznany za krajowe przedsiębiorstwo high-tech i nowej technologii
- Posiadacz 69 patentów technologicznych
- Globalne partnerstwa z wiodącymi firmami przemysłowymi
- Ponad 10 000 udanych projektów w wielu branżach
- Założona w 1996 roku z ponad 20-letnim doświadczeniem w zakresie badań i rozwoju
- Dostępne niestandardowe rozwiązania inżynieryjne
- Szybka dostawa standardowych produktów
Często zadawane pytania
Co to jest pierścień ślizgowy?
Pierścień ślizgowy to urządzenie elektromechaniczne, które umożliwia przesyłanie zasilania i sygnałów elektrycznych pomiędzy nieruchomymi i obracającymi się strukturami. Eliminuje potrzebę zwisających przewodów w systemach obrotowych, poprawiając wydajność mechaniczną i upraszczając działanie.
Jakie rodzaje pierścieni ślizgowych oferujecie?
- Elektryczne pierścienie ślizgowe (kapsułowe, przelotowe, miniaturowe)
- Sygnałowe pierścienie ślizgowe (USB, światłowodowe, wysokiej częstotliwości)
- Obrotowe złącza pneumatyczne/hydrauliczne
- Niestandardowe rozwiązania inżynieryjne
- Modele produkcji wielkoseryjnej
Jak wybrać odpowiedni pierścień ślizgowy?
Wybór wymaga szczegółowych informacji o parametrach pracy aplikacji, w tym liczbie obwodów, wymaganiach dotyczących napięcia/prądu, prędkości roboczej i konfiguracji montażu. Nasz zespół inżynierów może pomóc w odpowiednim doborze lub niestandardowym projekcie.
Czy oferujecie niestandardowe rozwiązania pierścieni ślizgowych?
Tak, nasz zespół inżynierów może opracować niestandardowe rozwiązania dostosowane do Państwa specyficznych wymagań. Oferujemy bezpłatne konsultacje i usługi projektowe dla specjalistycznych zastosowań.
