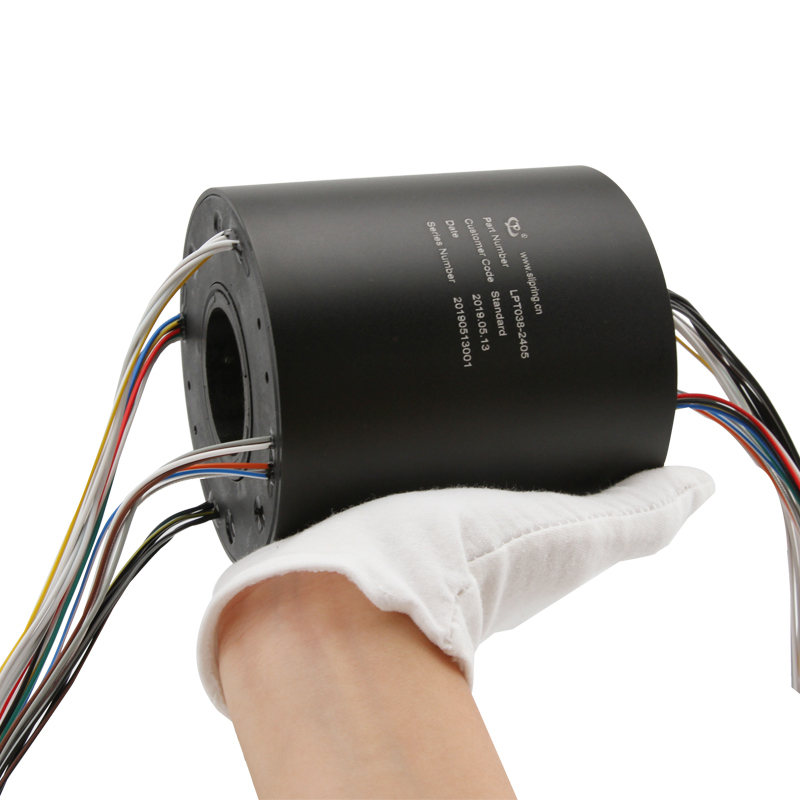

24 Obwód 5A poprzez pierścień ślizgowy z dziurą 38,1 mm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Obwody | 24 | Aktualna ocena | 5A |
|---|---|---|---|
| Średnica dziury | 38,1 mm | Prędkość obrotowa | 0-300 obr./min |
| napięcie | 240VAC/DC | Wytrzymałość dielektryczna | 1000 V AC przy 50 Hz |
| Rezystancja izolacji | ≥500MΩ przy 500VDC | Odporność dynamiczna kontaktu | 1 mΩ min. |
| Materiał kontaktowy | Tworzywa sztuczne | Materiały mieszkaniowe | Aluminium |
| Moment obrotowy | ≤0,1 nm/6 obwodów, +0,03 nm/6 obwodów | Typ drutu | Teflon lub inne |
| Długość przewodu | Rotor/stojan: 300 mm | Zakres temperatury | Industrial: -20 ℃ ~+60 ℃ Wojsko: -50 ℃ ~+80 ℃ |
| Stopień ochrony | IP50 | ||
| Podkreślić | 5A Pierścień ślizgowy przez dziurę,38.1 mm pierścień ślizgowy,Pierścień ślizgowy 24 obwodu |
||
opis produktu
Elektryczny wał drążony, obrót 360°, rozmiar otworu 38,1 mm, 24 obwody, 5A, pierścień ślizgowy z przelotowym otworem
Atrybuty produktu
| Atrybut | Wartość |
|---|---|
| Typ | Akcesoria elektroniczne |
| Obwody | 24 |
| Prąd znamionowy | 5A |
| Średnica otworu | 38,1 mm |
Opis produktu
Okazyjna cena tylko na Alibaba
Krótkie wprowadzenie
Seria LPT to pierścienie ślizgowe z przelotowym otworem (otwór centralny może przechodzić przez wał napędowy, przejście gazowo-cieczowe; może również integrować wysoką częstotliwość, światłowód, enkoder, falowód, gaz i ciecz oraz inne złącza). Zastosowanie zaawansowanej szczotki światłowodowej zapewnia niezawodny kontakt przy bardzo niskim tarciu. Otwór centralny jest dostępny od 0 do 1000 mm. Prąd wynosi od mA do 5000 amperów. Napięcie może wynosić do 10000 woltów, co może w pełni zaspokoić różne potrzeby transmisji.
Cechy
- Przesyłanie sygnału analogowego i cyfrowego
- Zasilanie i sygnał są przesyłane mieszanie, a kategorie sygnałów są następujące:
- Ethernet: Prędkość (10 Mb/s/100 Mb/s/1000 Mb/s)
- Ethernet przemysłowy: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP itp.
- Wideo HD: SDI, LVDS itp.
- Komunikacja szeregowa: RS232, RS485, RS422 itp.
- Uniwersalna magistrala szeregowa: USB2.0
- Przemysłowa magistrala polowa: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet itp.
- Sygnał czujnika: rezystancja cieplna, termopara, tensometr itp.
- Długa żywotność, bezobsługowy
- Łatwy w instalacji
Główne zastosowania
Sprzęt do automatyzacji przemysłowej, sprzęt medyczny, sprzęt do energii wiatrowej, sprzęt testowy, sprzęt wystawienniczy/ekspozycyjny, roboty, sprzęt obrotowy, sprzęt rozrywkowy, sprzęt kolei dużych prędkości, maszyny pakujące, sprzęt morski statków, maszyny budowlane.
Specyfikacje techniczne
| Elektryczne i elektroniczne | Mechaniczne | Środowiskowe |
|---|---|---|
| Liczba obwodów: 06/12/18/24 | Prędkość obrotowa: 0-300 obr./min | Temperatura: Przemysłowa: -20℃~+60℃ Wojskowa: -50℃~+80℃ |
| Prąd: 5A (sygnał)/10A/15A | Materiał styku: Tworzywo konstrukcyjne | Wilgotność: 60% RH lub wyższa |
| Napięcie: 240VAC/DC | Materiał obudowy: Aluminium | Stopień ochrony: IP50 |
| Wytrzymałość dielektryczna: 1000VAC@50Hz | Moment obrotowy: ≤0,1 Nm/6 obwodów, +0,03 Nm/6 obwodów | |
| Rezystancja izolacji: ≥500 MΩ@500VDC | Typ przewodu: Teflon lub inne | Żywotność: 10 milionów (konfigurowalna) |
| Dynamiczna rezystancja styku: min. 1 mΩ | Długość przewodu: rotor/stator: 300 mm |
Kod kolorów przewodów
Rysunek poglądowy produktu
Nasze zalety
- Z dużym zakładem o powierzchni ponad 12 000 metrów kwadratowych i ponad 500 pracownikami.
- Firma została nagrodzona tytułem "National High and New Technology" i uzyskała 69 patentów.
- Długoterminowa współpraca ze światowymi znanymi przedsiębiorstwami i agentami na całym świecie.
- Z ponad 10 000 projektów z sukcesem w zastosowaniach cywilnych, wojskowych, komercyjnych i przemysłowych.
- Założona w 1996 roku, z ponad 20-letnim doświadczeniem w produkcji i badaniach i rozwoju.
- Zapewniamy bezpłatne niestandardowe rozwiązania pierścieni ślizgowych, które mogą być odpowiednie dla różnych urządzeń
- Szybka dostawa
FAQ
Koncentrujemy się na opracowywaniu, projektowaniu, produkcji wysokiej jakości pierścieni ślizgowych i oferujemy różne rozwiązania dla systemów obrotowych.
Pierścień ślizgowy to urządzenie elektromechaniczne, które umożliwia przesyłanie zasilania i sygnałów elektrycznych ze struktury stacjonarnej do obrotowej. Pierścień ślizgowy może być używany w każdym systemie elektromechanicznym, który wymaga obrotu podczas przesyłania zasilania lub sygnałów. Może poprawić wydajność mechaniczną, uprościć działanie systemu i wyeliminować podatne na uszkodzenia przewody zwisające z ruchomych połączeń.
- Elektryczne pierścienie ślizgowe (pierścień ślizgowy kapsułowy, pierścień ślizgowy z przelotowym otworem, miniaturowy pierścień ślizgowy itp.)
- Sygnałowe pierścienie ślizgowe (pierścień ślizgowy USB2.0/USB3.0, obrotowe złącze światłowodowe, wysokiej częstotliwości pierścień ślizgowy itp.)
- Obrotowe złącza pneumatyczne/hydrauliczne
- Niestandardowe pierścienie ślizgowe
- Serie o dużej objętości
4. Jak wybrać pierścień ślizgowy?
Właściwy wybór rozwiązania pierścienia ślizgowego wymaga szczegółowych informacji o parametrach pracy aplikacji, w tym o łącznej liczbie obwodów, napięciu i natężeniu prądu na obwód, prędkości roboczej i typie montażu. Jeśli jesteś przekonany, że niestandardowe/zmodyfikowane rozwiązanie jest najprawdopodobniej wymagane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami, aby rozpocząć.
Tak, jeśli jesteś przekonany, że niestandardowe/zmodyfikowane rozwiązanie jest najprawdopodobniej wymagane lub potrzebujesz pomocy w wyborze, skontaktuj się z nami, aby rozpocząć. Nasi inżynierowie opracują idealne rozwiązanie dla Twoich potrzeb.
