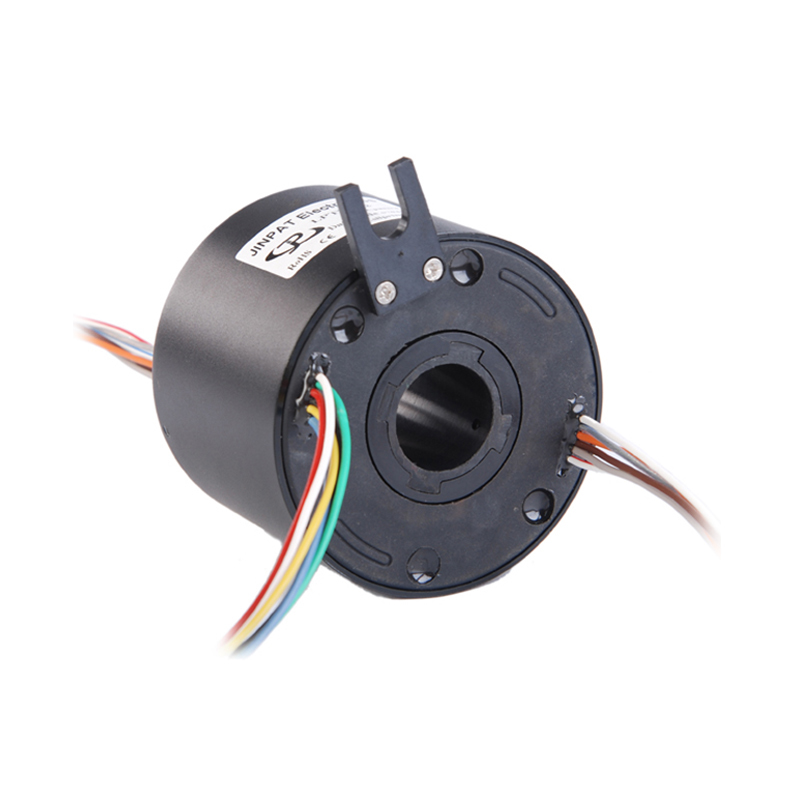

70mm przelotowy pierścień ślizgowy 6 obwodów 10A na pierścień
Szczegóły Produktu
| wielkość otworu | 70 mm | Liczba obwodów | 6 obwodów |
|---|---|---|---|
| Prąd na obwód | 10 A | Prędkość robocza | 0-400 obr / min |
| Temperatura pracy | -20℃ do +60℃ | Wilgotność robocza | 60% wilgotności względnej lub wyższej |
| Poziom napięcia | 380 V AC/DC lub wyższy | Wytrzymałość dielektryczna | ≥800 V @50 Hz |
| Rezystancja izolacji | 50 mΩ @500VDC | Hałas elektryczny | ≤30mΩ |
| Materiał kontaktowy | Metal szlachetny | Długość drutu ołowiowego | 300 mm |
| Materiały mieszkaniowe | Stop aluminium | Klasa ochrony | IP44 lub wyższy |
| Moment obrotowy | ≤9,25 g*m | ||
| Podkreślić | 70mm przelotowy pierścień ślizgowy,6-obwodowy pierścień ślizgowy 10A,przelotowy pierścień ślizgowy 10A |
||
opis produktu
Przez pierścień poślizgu otworu - obwód 15a 38 mm 6 z otworem
Atrybuty produktu
| Typ | Akcesoria elektroniczne |
| Model | Przez pierścień poślizgu otworów |
| Rozmiar otworu | 70 mm |
| Liczba obwodów | 6 obwodów (10A na prąd pierścienia lub sygnał routingu) |
| Moment obrotowy | Mniejsze niż 9,25 g*m (w celach informacyjnych) |
Przegląd produktu
Ten wysokowydajny pierścień poślizgowy z otworu ma 70 mm niezakłócony otwór do trasy do hydrauliki, pneumatyki lub koncentrycznego montażu wału. Wykorzystując technologię zaawansowanego szczotki z włókien, oferuje wiele punktów kontaktowych na pakiet pędzla o niskiej sile styku i prędkościach zużycia.
Kluczowe specyfikacje
| Obwody | 6 obwodów (moduł 1-24 obwodów opcjonalnie) |
| Prędkość robocza | 0-400 obr / min |
| Temperatura pracy | -20 ℃ do +60 ℃ |
| Wilgotność robocza | 60% RH lub więcej |
| Ocena napięcia | 380 V AC/DC lub wyższy |
| Obecna ocena | 10A na obwód (opcjonalnie 2A/5A/15A) |
| Siła dielektryczna | ≥800 V@50 Hz między każdym obwodem |
| Odporność na izolację | 50 mΩ@ 500VDC |
| Szum elektryczny | ≤30 mΩ min |
| Materiał kontaktowy | Metal szlachetny |
| Długość przewodu ołowiu | Standardowy 300 mm (11,811 cala) |
| Materiał mieszkaniowy | Stop aluminium |
| Ochrona | IP44 lub wyższy |
Kluczowe funkcje
- 70 mm konstrukcja z tytułu
- Kompaktowa średnica zewnętrzna 135 mm
- Projekt modułowy z elastycznymi konfiguracją obwodów
- Obsługuje do 20-50 obwodów wzmacniaczy
- Ciągłe działanie z prędkością do 400 obr / min
- Łożyska stalowe i obrabiany wałek do trudnych środowisk
- Standardowe montaż kołnierza z opcjonalnym montażem kołnierza
- Dostępnych wielu opcji wyjścia ołowiu
- Standardowe srebrne pierścienie (opcjonalnie ze złota)
- Uszczelniona jednostka do ochrony
Zalety techniczne
- Kompatybilny z protokołami magistrali danych
- Długi czas wolny od utrzymania bez wymaganego smarowania
- 360 ° Ciągłe obrotowe obrót mocy, sygnału i płynu
- Dostosowywanie dla określonych warunków środowiskowych
- Technologia pędzla światłowodowego do niezawodnego działania
- Projekt modułowy dla elastycznych konfiguracji
Informacje o producencie
Jinpat Electronics specjalizuje się w roztworach wysokiej jakości ringu poślizgowego z:
- Obiekt produkcyjny o powierzchni 12 000 metrów kwadratowych z ponad 500 pracownikami
- National High and New Technology Certification z 69 patentami
- Ponad 20 lat doświadczenia w badaniach i rozwoju i produkcji od 1996 roku
- Ponad 10 000 udanych projektów dla zastosowań cywilnych, wojskowych, komercyjnych
- Globalne partnerstwa z głównymi przedsiębiorstwami
Często zadawane pytania
Co to jest pierścień poślizgu?
Pierścień poślizgu to urządzenie elektromechaniczne, które umożliwia transmisję zasilania i sygnałów elektrycznych od struktur stacjonarnych do obracających się, poprawiając wydajność mechaniczną i eliminując zwisające przewody.
Jakie typy pierścieni poślizgowych są dostępne?
Zapewniamy elektryczne pierścienie poślizgowe, pierścienie poślizgu sygnałowe, pneumatyczne/hydrauliczne związki obrotowe oraz niestandardowe roztwory do różnych zastosowań.
Czy oferujesz niestandardowe rozwiązania?
Tak, nasz zespół inżynierski może opracować spersonalizowane rozwiązania pierścienia poślizgowego w oparciu o twoje określone wymagania dotyczące obwodów, napięcia, prędkości i montażu.
