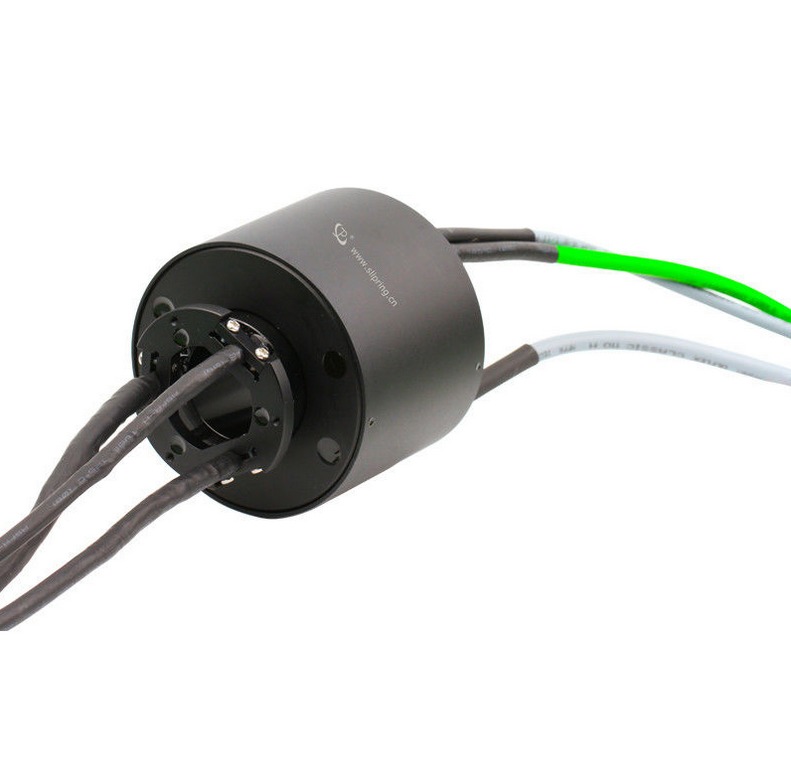

15-obwodowy przelotowy pierścień ślizgowy Ethernet dla zasilania i sygnału
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Obwody | 15 obwodów | Prędkość robocza | 0-300 obr./min |
|---|---|---|---|
| Poziom napięcia | 380VAC/24VAC | Hałas elektryczny | 70mΩ min |
| Napięcie robocze | 380VAC/24VAC | Wytrzymałość dielektryczna | ≥1000 V@50 Hz (prąd), 300 V@50 Hz (sygnał) |
| Rezystancja izolacji | 500 mΩ@500VDC (prąd), 100MΩ@300VDC (sygnał) | Przez otwór | Φ38,1 mm |
| Materiał kontaktowy | Metal szlachetny | Materiały mieszkaniowe | Stop aluminium |
| Długość przewodu | Rotor: 3000 mm, stojan: 1000 mm | Zakres temperatury | -20°C~+60°C |
| Wilgotność | ≤60% wilgotności względnej | Ocena IP | IP50 |
| Rozmiar przewodu | LAPP 10019917 Wire/ LAPP 0028892 Drutowe przewody Simens (6xv1840-2ah10) | ||
| Podkreślić | 15-obwodowy przelotowy pierścień ślizgowy,pierścień ślizgowy Ethernet dla zasilania,przelotowy pierścień ślizgowy sygnałowy |
||
opis produktu
Przez otwór Ethernet Pierścień poślizgowy 15 obwodów, prąd przesyłowy i sygnał
Atrybuty produktu
| Atrybut | Wartość |
|---|---|
| Typ | Akcesoria elektroniczne |
| Obwody | 15 obwodów |
| Prędkość robocza | 0-300 rpm |
| Ocena napięcia | 380VAC/24VAC |
| Szum elektryczny | 70 mΩ min |
Przegląd produktu
Okazyjna cena tylko w Alibaba
Pierścień poślizgowy serii LPT038 to standardowy przewód ślizgowy przewodzący przez dziurę z wieloma kanałami i bieżącymi opcjami.
- O 360 stopni nieskończony rotacja, spełniając hybrydową transmisję mocy i sygnału
- Technologia zaawansowanego szczotki światłowodowej zapewnia niskie tarcie, niski opór kontaktu, bez tarcia szczątki i bezobsługowe działanie
- Standaryzowany, modułowy projekt z dojrzałą technologią dla szybkiej reagowania na popyt na rynku
Zastosowania
- Sprzęt kontroli procesu
- Oświetlenie awaryjne, robotyka, maszyny paletowe
- Ciężkie wieżyczki lub rolki kablowe
- Maszyna opakowań/owijania
- Sprzęt medyczny
- Tabele indeksu obrotowego
- Systemy obsługi półprzewodników
- Maszyny przemysłowe
- Wystaw maszyny do wyświetlania
- Kamery szybkie
Specyfikacje techniczne
| Obwody | 5 obwodów × RS422 Sygnał, 6 obwodów × 5a, 4 obwody × Ethernet |
| Napięcie robocze | 380VAC/24VAC |
| Siła dielektryczna | Między obwodami ≥1000 V@50 Hz (prąd), 300 V@50 Hz (sygnał) |
| Izolacja | 500 mΩ@500VDC (prąd), 100MΩ@300VDC (sygnał) |
| Szum elektryczny | ≤70 mΩ (50 obr./min) |
| Prędkość pracy | 0 ~ 300 obr / min |
| Przez nudę | Φ38.1 mm |
| Kontakt | Metal szlachetny |
| Mieszkania | Stop aluminium |
| Rozmiar drutu | LAPP 10019917 Wire/LAPP 0028892 Drutowe przewody Simens (6xv1840-2ah10) |
| Długość drutu | Rotor: 3000 mm, stojan: 1000 mm |
| Temperatura | -20 ° C ~+60 ° C. |
| Wilgotność | ≤60%RH |
| Ocena IP | IP50 |
Zalety konkurencyjne
- Kompaktowa konstrukcja, która pasuje do wymagających ograniczeń przestrzeni
- Niski moment obrotowy minimalizuje budżet momentu obrotowego systemu
- Szybka dostawa
- Długie życie operacyjne
Instrukcje instalacyjne
Ciało pierścienia poślizgowego nie powinno być używane do łożyska, a drut nie powinien być poddany zewnętrznej sile ciągnącej. Podczas instalacji wirnik i stojan nie powinny być twarde. Zalecamy naprawienie pierścienia poślizgu na obrotowym wale za pomocą czterech śrub, wstawianie kawałka odpornego na obrót i przeczesanie drutu, aby uniknąć zakłóceń lub pęknięcia. Pierścienie poślizgowe są precyzyjnymi elementami elektrycznymi - w trudnych środowiskach dodaj środki ochronne lub rozważ niestandardowy pierścień poślizgowy o wyższej ochronie.
Zalety firmy
- Obiekt o powierzchni 12 000 metrów kwadratowych z ponad 500 pracownikami
- National High and New Technology Award z 69 patentami
- Długoterminowe partnerstwa z globalnymi przedsiębiorstwami i światowymi agentami
- Ponad 10 000 udanych projektów do zastosowań cywilnych, wojskowych, komercyjnych i przemysłowych
- Założona w 1996 roku z ponad 20 -letnim doświadczeniem produkcji i badań i rozwoju
- Bezpłatne niestandardowe roztwory pierścienia poślizgowego dla różnorodnych wymagań dotyczących sprzętu
- Szybkie możliwości dostawy
Typowe zastosowania
Informacje o firmie
Często zadawane pytania
1. Co robimy?
Koncentrujemy się na opracowywaniu, projektowaniu i produkcji wysokiej jakości pierścieni poślizgowych, oferując różne rozwiązania dla systemów obrotowych.
2. Co to jest pierścień poślizgu?
Pierścień poślizgu to urządzenie elektromechaniczne, które umożliwia transmisję zasilania i sygnałów elektrycznych od konstrukcji stacjonarnych do obrotowych. Poprawia wydajność mechaniczną, upraszcza działanie systemu i eliminuje przewody podatne na uszkodzenia w ruchomych połączeniach.
3. Jakie rodzaje szkiełków oferujemy?
- Elektryczne pierścienie poślizgowe (kapsułka, otwór, miniatura)
- Pierścienie poślizgowe sygnałowe (USB 2.0/3.0, światłowodowe połączenia obrotowe, wysoka częstotliwość)
- Pneumatyczne/hydrauliczne związki obrotowe
- Niestandardowe pierścienie poślizgowe
- Seria dużych objętości
4. Jak wybrać pierścień poślizgu?
Wybór wymaga szczegółów dotyczących parametrów operacyjnych aplikacji, w tym całkowitych obwodów, napięcia/wzmacniacza na obwód, prędkości roboczej i typu montażowego. Skontaktuj się z nami w celu uzyskania pomocy w rozwiązaniach niestandardowych/zmodyfikowanych.
5. Czy oferujesz niestandardowe pierścienie poślizgowe?
Tak, nasi inżynierowie opracują idealne rozwiązania dla twoich konkretnych potrzeb. Skontaktuj się z nami, aby rozpocząć projekt niestandardowego pierścienia poślizgowego.
