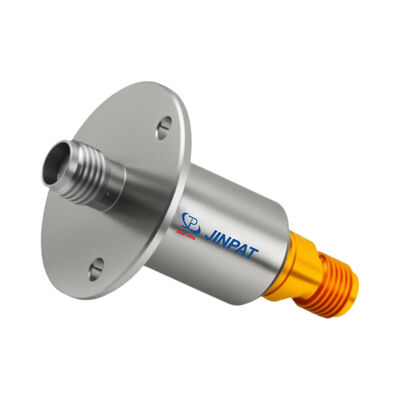

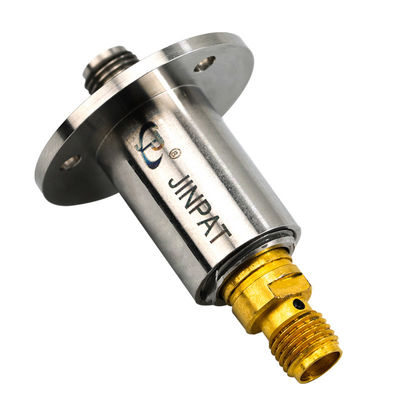

Jednokanalizowe złącze obrotowe z pierścieniem ślizgowym z zakresem częstotliwości DC do 18 GHz i obudową ze stali nierdzewnej

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
Miejsce pochodzenia Chiny
Nazwa handlowa JINPAT
Orzecznictwo ISO/CE/RoHS/UL
Numer modelu LPHF-01B
Minimalne zamówienie 10szt
Cena negotiable
Szczegóły pakowania Standardowy/na życzenie
Czas dostawy 2 tygodnie ARO
Zasady płatności TT/CC/Paypal
Możliwość Supply 500 sztuk / tydzień
Szczegóły Produktu
Zakres częstotliwości DC do 18 GHz Moc szczytowa, maks 1500 W przy 1 GHz
Faza WOW (stopnie maks.) 1 ° Utrata wtrąceniowa, WOW 0,04dB
Poziom ochrony IP IP 60 zgodnie z EN 60529 Materiał sprawy Stal nierdzewna
Kontakt materialny Miedź berylum Aplikacja Wieżyczki pojazdów
Podkreślić

złącze obrotowe pierścienia ślizgowego

,

złącze obrotowe współosiowe

,

pierścień ślizgowy z pojedynczym kanałem
opis produktu
Jednokanałowy pierścień ślizgowy/złącze obrotowe DC do 18 GHz
Lekka konstrukcja ze stykami z miedzi berylowej
Złącza koncentryczne RF to istotne elementy instalowane na kablach lub instrumentach w celu ustanawiania lub przerywania połączeń elektrycznych w liniach przesyłowych. Jako produkty do integracji mechanicznej i elektrycznej stanowią ekonomiczne i łatwo dostępne rozwiązanie dla kompaktowych konfiguracji z otworem przelotowym.
Idealne zastosowania
  • Systemy wideo (monitoring CCTV)
  • Robotyka i urządzenia automatyki
  • Bębny kablowe i systemy nawijania
  • Medyczny sprzęt diagnostyczny
  • Maszyny pakujące
Specyfikacje częstotliwości radiowej
Parametr Specyfikacja
Typ interfejsu SMA żeńskie (50 omów)
Styl piszę
Zakres częstotliwości DC do 18 GHz
Moc szczytowa, maksymalna 1500 W @ 1 GHz
Moc średnia, maksymalna 200 W @ 1 GHz
70 W przy 12 GHz
50 W przy 18 GHz
VSWR, maksymalnie 1,20 @ 0 do 6 GHz
1,25 @ 6 do 12 GHz
1,30 @ 12 do 18 GHz
WSWR WOW 0,03
Tłumienność wtrąceniowa, maksymalna 0,25 dB @ 0 do 6 GHz
0,30 dB przy 6 do 12 GHz
0,40 dB przy 12 do 18 GHz
Utrata wtrąceniowa WOW 0,04 dB
Faza WOW (maksymalnie stopnie) 1°
Specyfikacje mechaniczne i środowiskowe
Parametr Specyfikacja
Maksymalna prędkość obrotowa 100 obr./min
Minimalna długość życia 5 * 10⁶ obrotów
Moment rozruchowy Maksymalnie 1 Ncm
Ciągły moment obrotowy Maksymalnie 1 Ncm
Maksymalne obciążenie osiowe interfejsu ±5 N
Maksymalne obciążenie promieniowe interfejsu ±5 N
Materiał obudowy Stal nierdzewna
Materiał kontaktowy Beryl Miedź
Przybliżona waga 11,5 g
Cechowanie Etykieta samoprzylepna
Zakres temperatury roboczej -40 do +70 ℃
Zakres temperatur przechowywania -50 do +70 ℃
Maksymalna wilgotność robocza (bez kondensacji) 85%
Maksymalna wilgotność przechowywania 95%
Poziom ochrony IP IP 60 zgodnie z EN 60529
Dokumentacja produktu
Jednokanalizowe złącze obrotowe z pierścieniem ślizgowym z zakresem częstotliwości DC do 18 GHz i obudową ze stali nierdzewnej 0
Rysunek poglądowy — dane mechaniczne
Jednokanalizowe złącze obrotowe z pierścieniem ślizgowym z zakresem częstotliwości DC do 18 GHz i obudową ze stali nierdzewnej 1
Przykład zastosowania – wdrożenie w świecie rzeczywistym
