1 kanał HF Rotary Slip Ring z maksymalną mocą 1500W i zakresem częstotliwości 18 GHz

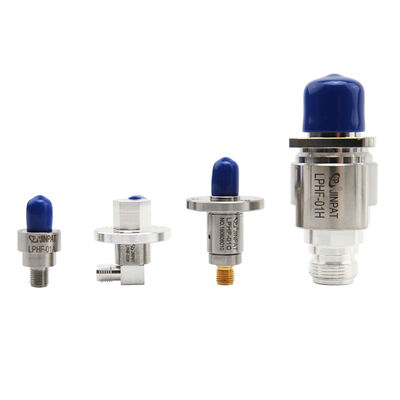

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

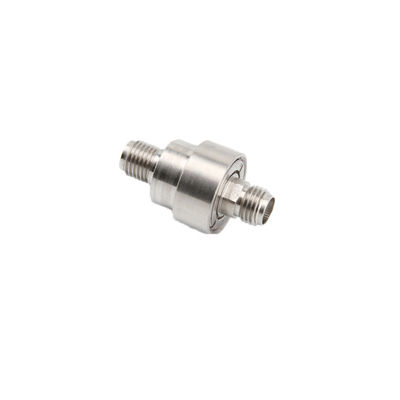

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

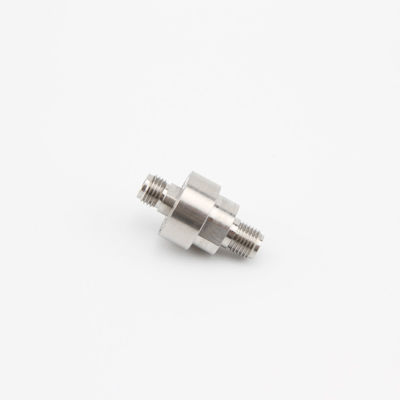

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Miejsce pochodzenia Chiny
Nazwa handlowa JINPAT
Orzecznictwo ISO/CE/RoHS/UL
Numer modelu LPHF-01A
Minimalne zamówienie 10szt
Cena negotiable
Szczegóły pakowania Standardowy/na życzenie
Czas dostawy 2 tygodnie ARO
Zasady płatności TT/CC/Paypal
Możliwość Supply 50 000 jednostek/tydzień
Szczegóły Produktu
Numer kanału 1 Zakres częstotliwości DC do 18GHz
Moc szczytowa, maks 1500 W
Podkreślić

obrotowy pierścień ślizgowy

,

miniaturowy pierścień ślizgowy przelotowy

,

1-kanałowy obrotowy pierścień ślizgowy HF
opis produktu
1-kanałowy obrotowy pierścień ślizgowy HF 1500 W 18 GHz
Opis obrotowego pierścienia ślizgowego RF
Złącza obrotowe RF są przeznaczone do urządzeń wirujących w sposób ciągły, przesyłających sygnały o wysokiej częstotliwości i dużej szybkości z elementów stacjonarnych do obracających się. Te pierścienie ślizgowe mają zwartą konstrukcję, co ułatwia integrację z różnymi urządzeniami, niezawodne działanie i doskonałą skuteczność ekranowania.
Złącza koncentryczne RF zapewniają dodatkowe możliwości przetwarzania sygnału, w tym filtrowanie, modulację fazy, mieszanie częstotliwości, tłumienie i wykrywanie. Dzięki niskiemu współczynnikowi VSWR i minimalnej utracie sygnału komponenty te spełniają wysokie wymagania systemów uzbrojenia i precyzyjnych przyrządów pomiarowych.
Dane techniczne
Kanał 1
Zakres częstotliwości DC do 18 GHz
VSWR, maks 1,20 @ 0 do 6 GHz; 1,25 @ 6 do 12 GHz; 1,35 @ 12 do 18 GHz
Zmiana VSWR 0,03
Utrata wtrąceniowa 0,25 dB przy 0 do 6 GHz; 0,35 dB przy 6 do 12 GHz; 0,50 dB przy częstotliwości od 12 do 18 GHz
Zmiana strat wtrąceniowych 0,04dB
Faza, maks 1°
Moc szczytowa, maks 1500 W
Moc średnia, maks 200 W przy 1 GHz; 30 W przy 18 GHz
Prędkość robocza, maks 100 obr./min
Typ złącza SMA żeńskie (50 Ω)
Materiał kontaktowy Miedź berylowa
Materiał złącza Stal nierdzewna
Obciążenie osiowe powierzchni końcowej, max ±2N
Obciążenie promieniowe powierzchni końcowej, max ±2N
Moment rozruchowy 0,5 Ncm, maks
Roboczy moment obrotowy 1 Ncm, maks
Waga 10g
Temperatura pracy -40 ~ + 70 ℃
Wilgotność 85%
Stopień ochrony IP40
Życie 0,5 miliona obrotów
Rysunek zarysowy
1 kanał HF Rotary Slip Ring z maksymalną mocą 1500W i zakresem częstotliwości 18 GHz 0
Rysunek poglądowy - LPHF-01A
Wyświetlacz produktu
1 kanał HF Rotary Slip Ring z maksymalną mocą 1500W i zakresem częstotliwości 18 GHz 1
Wyświetlacz produktu - LPHF-01A
