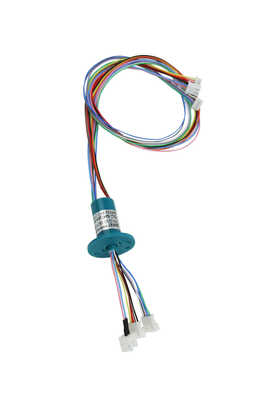

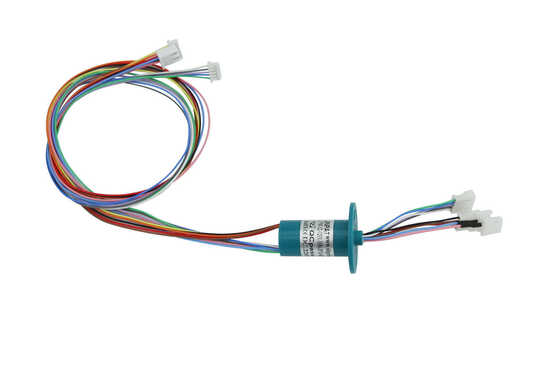

Kompaktowy 12 obwodu kapsułkowy pierścień ślizgowy dla sygnałów LVDS z kontaktem złota z złotem
Szczegóły Produktu
| Napięcie znamionowe | 7 V AC/DC | Wytrzymałość dielektryczna | Powyżej 500 V przy 50 Hz |
|---|---|---|---|
| Izolacja | 100 MΩ przy 100 V prądu stałego | Szum elektryczny | 1mΩ min |
| Korzyść | Kompaktowy pakiet. | Aplikacja | Robotyka, czujniki obrotowe |
| Aktualna ocena | 6 circuits@ LVDS signals; 6 obwodów @ sygnały LVDS; 4 circuits@ 2A; 4 obwody | ||
| Podkreślić | kompaktowy pierścień ślizgowy,mini pierścień ślizgowy,mini pierścień ślizgowy 7VAC; |
||
opis produktu
Pierścień ślizgowy kapsułki 12 sygnałów obwodu LVDS
Kompaktowy pierścień ślizgowy skanera 3D do transmisji sygnału LVDS

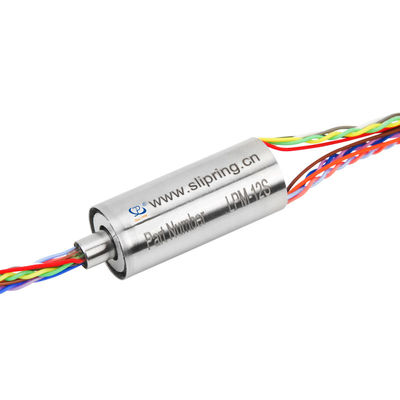

Ten precyzyjny zespół pierścienia ślizgowego jest przeznaczony do systemów elektromechanicznych wymagających ciągłego, nieograniczonego obrotu podczas przenoszenia mocy i danych ze struktur stacjonarnych do wirujących. Model JINPAT LPM-12S reprezentuje zaawansowaną technologię transmisji sygnału w kompaktowej obudowie.
Kluczowe funkcje
- Przesyła sygnały LVDS poprzez 6 dedykowanych obwodów
- 4 obwody przystosowane do transmisji prądu 2A
- 2 dodatkowe obwody dla innych typów sygnałów
- Specjalna obudowa ze stopu stali nierdzewnej zapewniająca lekkość i trwałość
- Styki od złota do złota zapewniają dłuższą żywotność wynoszącą 100 milionów obrotów
- Kompaktowe wymiary: średnica 12,8 mm * długość 30 mm
- Wymagane niskie napięcie robocze 7 V AC/DC
Dane techniczne
| Prędkość robocza | 0-300 obr./min |
| Liczba obwodów | Łącznie 12 obwodów |
| Napięcie znamionowe | 7 V AC/DC |
| Aktualna ocena | 6 obwodów dla sygnałów LVDS; 4 obwody @ 2A; 2 obwody dla pozostałych sygnałów |
| Zakres temperatur | 0℃ do +65℃ |
| Materiał kontaktowy | Złoto za złoto |
| Rozmiar ołowiu | 28# miedź posrebrzana |
| Długość przewodu | Standardowe 250 mm (9,843 cala) |
| Wytrzymałość dielektryczna | ≥500 VAC przy 50 Hz, pomiędzy każdym obwodem |
| Rezystancja izolacji | 100 MΩ przy 500 VDC |
| Hałas elektryczny | 1 mΩ Min |
Przykład zastosowania
